Mit den Softwarelösungen OEM Cuttec bietet e-Quips kostengünstige CAD-Systeme an, die ähnlich einem Baukastenprinzip modular aufgebaut und untereinander kompatibel sind. So erhalten Sie nur, was Sie auch tatsächlich benötigen – nicht mehr und nicht weniger.
Cuttec Photo Digitize + zum Digitalisieren von Schablonen:
Das Scannen der Teile erfolgt durch fotografieren Ihrer Schablonen mit einer handelsüblichen Kamera. Hierbei können je Scanvorgang mehrere Teile gleichzeitig digitalisiert werden. Bevorzugt wird eine Canon Kamera der EOS-Serie, welche sich bequem vom PC aus fernsteuern lässt. Ein weiterer Vorteil ist, dass sich mithilfe der EOS-Software auch ungünstige Lichtverhältnisse wie z.B. Reflektionen durch Sonneneinstrahlung korrigieren lassen.

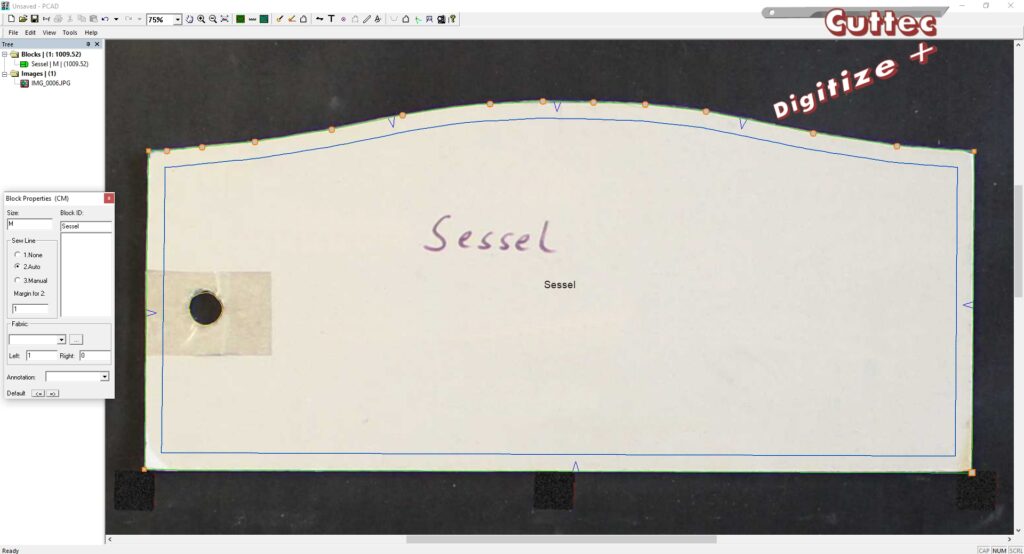

Cuttec Photo Digitize+ erkennt und vektorisiert automatisch die Außenkontur, die Innenkontur, interne Elemente, Knipse, Bohrlöcher und den Fadenlauf. Das Editieren vorhandener und das Hinzufügen neuer Elemente ist einfach und bequem direkt am Foto möglich.
Ausgabeformat: Der Export erfolgt als Standard DXF unter Berücksichtigung der entsprechenden Layer für Außenkontur, interne Linien, Knipse, Bohrpunkte etc.
Digitalisierfläche (Standard): 1.500×1.200mm – gößere Teile können problemlos gesplittet werden.
Voraussetzungen (kundenseits):
- Platzbedarf gemäß der Digitalisierfläche (Gestell) + Platz für Arbeitsbereich – Höhe: 2.200mm
- 1 Computer: WIN10/pro (32/64 Bit) – Arbeitsspeicher: ab 4GB RAM – 2x USB 2.0 oder 3.0
Lieferumfang:
- Software CT Digitize+
- 1 USB-Dongle (Einzelplatz-Lizenz)
- 1 Digitizer-Gestell (Aufbau: Aluprofil mit 5 Stellfüßen) inkl. Kamerahalterung
- 1 Kalibrierfolie (Digitaldruck) als Scan-Unterlage
- 1 Canon EOS-Digitalkamera mit Objektiv: 18-55mm
- 1 Netzteil für Canon EOS-Kamera
- 1 USB-Anschlusskabel + USB-Verlängerung (10m – aktiv)
Cuttec Nest + zum Verschachteln Ihrer Teile u. Erzeugen der Cut-Datei:

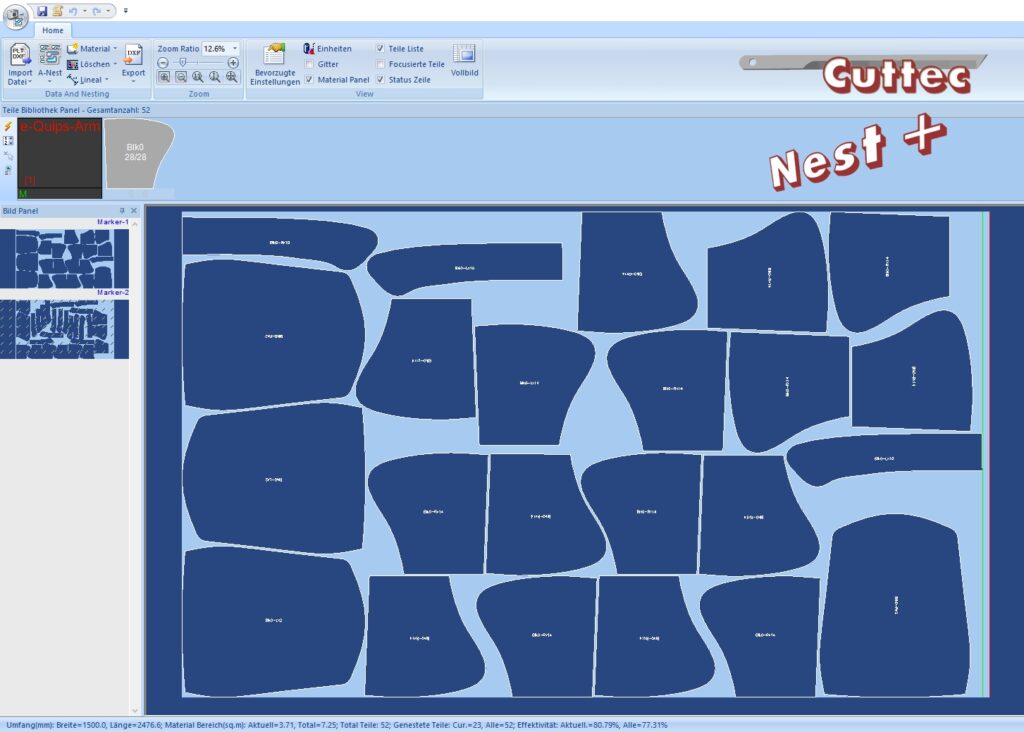

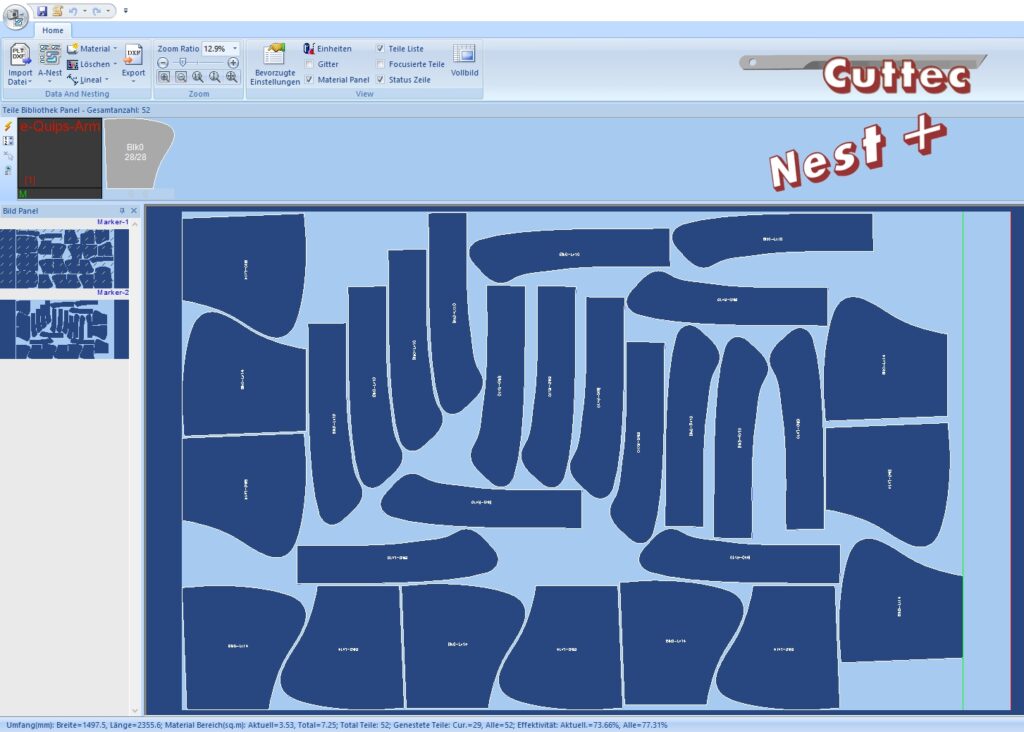

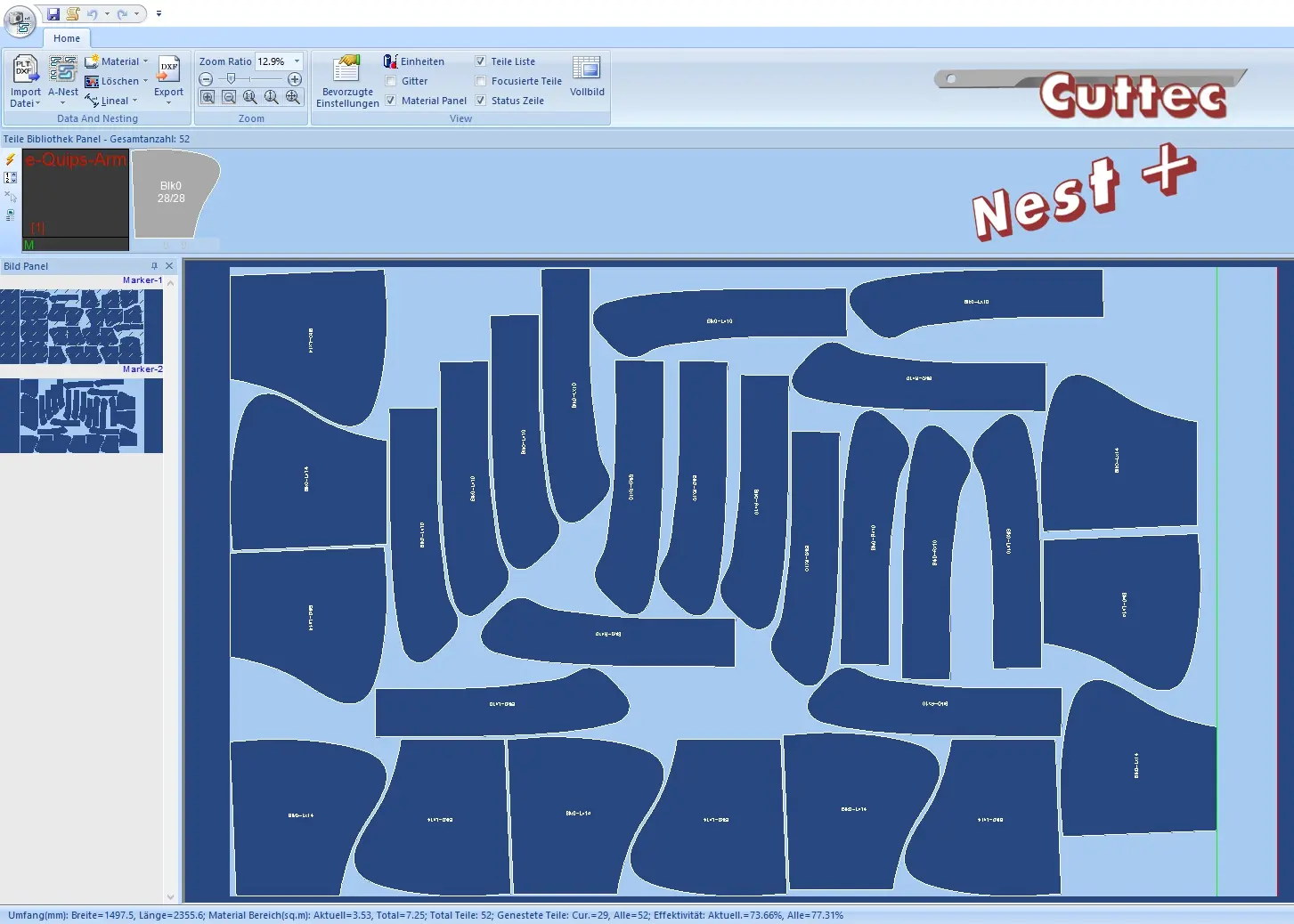

Importieren Sie Ihrer Teile (Pattern) aus den vorhandenen DXF-Dateien, und erzeugen Sie durch die automatische Nesting-Funktion den erforderlichen Schnittplan (Marker). So kann schnell und einfach der exakte Materialbedarf für Ihren Auftrag ermittelt und die Schneiddatei für Ihren CNC-Cutter erzeugt werden.
Mit CUTTEC Nest+ werden die Teile unter Einhaltung Ihrer Vorgaben (drehen, spiegeln, Fadenlauf, Teileabstände etc.) so auf Ihrem Material platziert, dass bei höchster Ausnutzung der geringste Verschnitt entsteht. Effizienter geht es nicht.
- Ausgabeformate: DXF, PLT, ISO/Cut
- Auto-Nest: Ja
- Manual-Nest: Ja

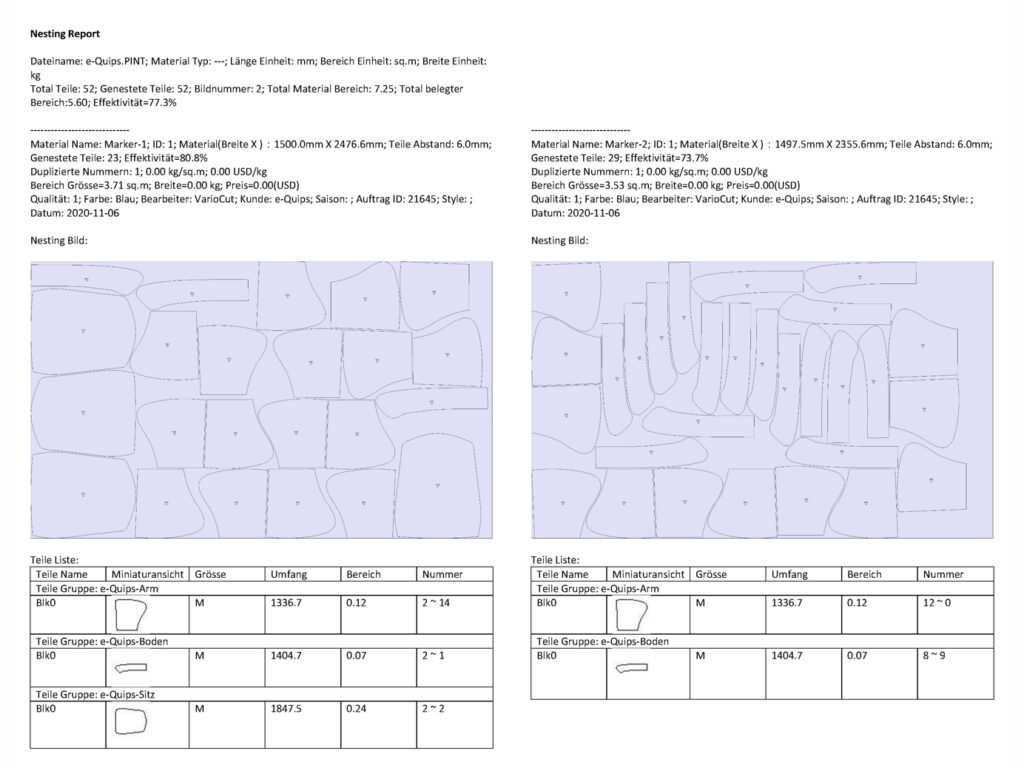

- Nesting-Report: Ja
Voraussetzungen (kundenseits):
- 1 Computer: WIN10/pro (32/64 Bit) – Arbeitsspeicher: ab 4GB RAM
Lieferumfang:
- Software CT Nest+
- 1 USB-Dongle (Einzelplatz-Lizenz)
